BrModelo: um software free para modelagem de dados

BrModelo: um software free para modelagem de dados

Nos últimos artigos, foram estudados conceitos essenciais do modelo relacional, e apresentada uma notação para construção de modelos de entidade e relacionamento, presente no livro do professor Dr. Carlos Alberto Heuser e utilizada em diversos cursos de modelagem de dados.

Após a construção do modelo de entidade e relacionamento, torna-se necessária a transformação deste para o modelo relacional. Na prática, o objetivo é a construção de tabelas relacionadas, respeitando as diversas restrições do negócio modelado.

Essencialmente, os sistemas gerenciadores de banco de dados relacionais possuem dois mecanismos que servem para identificar linhas e estabelecer relacionamentos entre tabelas – são as chaves primária e estrangeira:

       - A chave primária corresponde a uma coluna ou uma combinação de colunas cujos
       valores servem para diferenciar uma linha das demais em uma tabela.

       - A chave estrangeira corresponde a uma coluna ou uma combinação de colunas cujos
       valores aparecem necessariamente na chave primária de uma tabela. Na prática, a
       chave estrangeira permite a implementação de relacionamentos em um banco de dados
       relacional.

Há diversas alternativas para a transformação do modelo de entidade e relacionamento para o modelo relacional. Neste caso, recomendo a leitura do capítulo 5 do livro do professor Dr. Carlos Alberto Heuser.

Reconheço que, inicialmente, pode não ser trivial assimilar as alternativas de mapeamento, sem algo que mostre ou materialize o conteúdo de forma prática. Objetivando diminuir essa distância, foi construída a ferramenta BrModelo, pelo analista Carlos Henrique Cândido, do curso de pós-graduação em banco de dados do Centro Universitário UNIVAG (http://www.inf.ufsc.br/bd_univag/).

BrModelo

O BrModelo é um programa free, que facilita o aprendizado de modelagem de dados. O software funciona como um editor, e possui duas funcionalidades básicas:

      i) Construção do modelo de entidade e relacionamento, e:
      ii) Mapeamento para o modelo relacional de banco de dados.


Neste artigo mostrarei como construir o modelo de entidade e relacionamento.

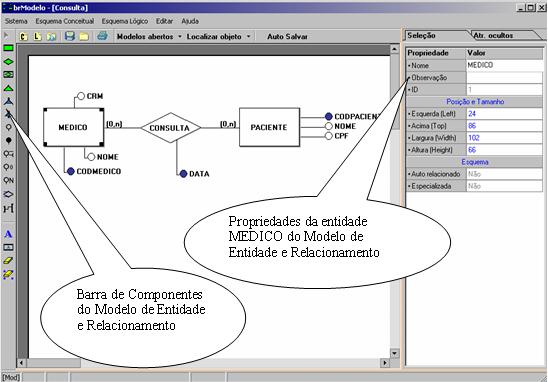

A tela de trabalho do programa, já com um modelo de entidade e relacionamento, pode ser visualizada na figura 01.

Para a construção do modelo conceitual, bastam os seguintes passos:

1. Utilizar o mouse para selecionar o componente da Barra de Componentes do modelo, adicionando-o no editor, e;
2. Personalizar, através do Editor de Configuração, os componentes do modelo (entidade, relacionamento, atributos, especialização, etc).

No exemplo, são mostradas as características da entidade MEDICO.

O modelo da figura01 representa a gerência de consultas, envolvendo a entidade MEDICO e a entidade PACIENTE.

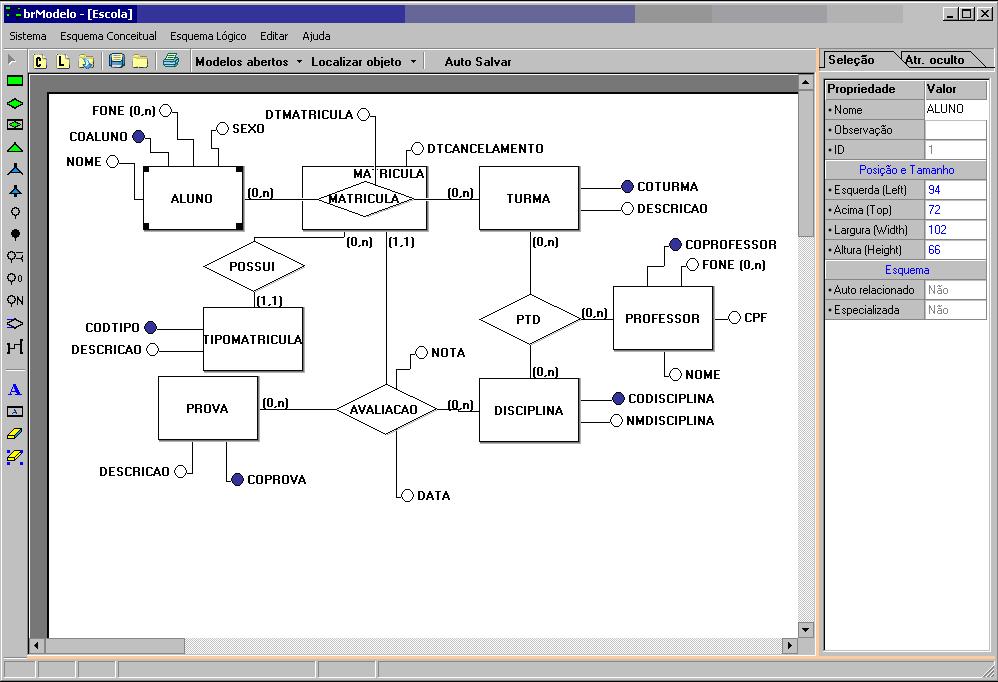

A figura02 mostra um modelo escolar, com as seguintes características principais:

      - Um relacionamento ternário, que gerencia a alocação de professores disciplinas e
      turmas;

      - Uma entidade associativa MATRICULA, que envolve instância da entidade ALUNO e
      da entidade TURMA;

      - Controle de avaliação.

A ferramenta BrModelo é bastante funcional, e certamente facilita o aprendizado de modelagem de dados, visto que os modelos são fáceis de serem criados e modificados.

Parabéns ao autor Carlos Henrique !!

Os arquivos do exemplo, Consulta e Escola, e a ferramenta BrModelo estão disponíveis para download. A ferramenta foi apresentada na III Semana de Tecnologia da UNISUAM.
