Artigo SQL Magazine 32 - Criando um modelo físico utilizando o ERwin

Criando um modelo físico utilizando o ERwin

Implementando o campeonato de futebol virtual

As ferramentas CASE vieram para trazer organização, considerando a documentação e padronização, e produtividade, no que diz respeito à geração de modelos físicos e scripts para implementação do modelo em qualquer SGBD.

Neste contexto, o ERwin se mostra como uma solução bastante completa e com uma aceitabilidade muito alta nas empresas de uma maneira geral.

Este artigo tem o objetivo de mostrar ao leitor como criar um modelo físico e também os scripts de implementação, utilizando como estudo de caso, o modelo desenvolvido para o primeiro simulado da série de simulados sobre modelagem de dados: o estudo é o campeonato de futebol virtual.

Iniciando o projeto

É muito importante gerar os modelos lógicos e físicos porque isso garante um melhor controle e entendimento em dois níveis: negócios (escopo) e sistema (programação).

O enfoque do modelo lógico são as regras de negócio e processos, garantindo o entendimento entre o seu cliente e o grupo responsável pelo desenvolvimento do projeto. Já o modelo físico garantirá a estrutura do banco de dados e suas regras, integridades e cardinalidades.

A escolha do banco e versão será importante para gerar a estrutura com as particularidades do SGBD em questão. O mais interessante é que o ERwin está preparado para a maioria dos bancos do mercado como Oracle, SQL Server, DB2 e Progress.

Dessa forma, antes de iniciar a criação de um modelo, com o ERwin aberto escolha a opção Logical/Physical no campo New Model Type para a geração dos modelos físico/lógico (Figura 1). Em Create Using Template poderá ser selecionado um padrão pré-definido, caso haja algum e finalmente, no campo Target Database poderá ser definido o SGBD e sua versão. Com isto, os scripts serão criados levando em consideração as particularidades do SGBD escolhido.

Figura 1. Definindo o tipo de modelo a ser gerado e o SGBD de destino.

O modelo físico vai sendo gerado automaticamente durante o processo de criação do modelo lógico, e toda modificação no modelo lógico reflete no modelo físico e vice-versa. A Figura 2 mostra a tela com o modelo lógico elaborado para o estudo de caso apresentado na SQL Magazine 28.

Figura 2. Modelo lógico do estudo de caso.

Para alternar entre o modelo lógico (Figura 2) e o modelo físico (Figura 3), basta selecionar o comando Logical Model ou Phisical Model no menu Model.

O tipo de cada campo, bem como seu tamanho, podem ser definidos de forma genérica no modelo lógico selecionando a entidade e selecionando o comando Attributes... através do menu Model, ou de maneira mais específica, considerando o SGBD escolhido, selecionando a tabela, no modelo físico, e selecionando o comando Columns... através do menu Model.

Figura 3. Modelo físico do estudo de caso.

Gerando o DDL

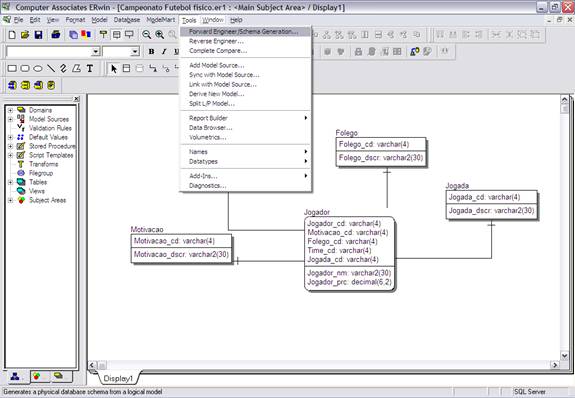

O DDL, ou linguagem de Definição de Dados, é um script que será gerado e executado no banco desejado para criar toda a estrutura de armazenamento dos dados. A geração no Erwin é feita acessando a opção Tools e escolhendo a opção Forward Engineer/Schema Generation (Figura 4).

"
