Interface gráfica com o usuário em BREW – Parte 2

Antonio Luiz Cavalcanti e João Alberto Amaral

Na edição anterior vimos como trabalhar com a API de interface gráfica de baixo nível. Nesse artigo completamos a interface gráfica da aplicação trabalhando com a API de alto nível, utilizando os componentes do framework padrão da plataforma BREW.

Interface com o usuário utilizando componentes do framework BREW

Como falado anteriormente, a plataforma BREW disponibiliza alguns componentes que facilitam o desenvolvimento de interfaces gráficas. Apesar desses componentes serem bastante customizáveis e fáceis de trabalhar, ainda é de responsabilidade do desenvolvedor fazer o ajuste de posicionamento em tela e o controle de foco do componente ativo.

Os componentes básicos da plataforma são:

·         IMenuCtl: componente que pode ser utilizado de quatro formas diferentes:

o        AEECLSID_MENUCTL: menu onde cada linha representa uma opção de menu que pode ser selecionada, permite adicionar um ícone a cada item do menu, e possui controle de scroll automático.

o        AEECLSID_LISTCTL: listagem de itens bastante simples, só permitindo adicionarmos texto a cada item. Também possui controle de scroll automático.

o        AEECLSID_SOFTKEYCTL: apresenta os itens como Soft Key. Seu posicionamento é automático de acordo com a localização padrão das SoftKeys do handset.

o        Barra de botões (ícones): implementa uma barra horizontal de botões (apenas ícones) onde é possível navegar e escolher a opção desejada.

·         ITextCtl: controle que permite a entrada de dados textuais pelo usuário. É bem flexível e aceita o modo de edição T9 quando o handset possui suporte a ele (ver Nota 1), porém o tipo de conteúdo deve ser controlado manualmente pelo desenvolvedor.

·         IDateCtl: controle para entrada de data. A data é selecionada utilizando-se as setas de navegação do handset.

·         ITimeCtl: semelhante ao controle de data, porém utilizado para hora.

Nas Tabelas 1, 2, 3 e 4 podemos ver as propriedades mais utilizadas desses componentes e algumas macros globais úteis nesse escopo.

Tabela 1. Macros úteis da plataforma.

Tabela 2. Métodos da interface IMenuCtl.

Tabela 3. Métodos da interface ITextCtl.

Tabela 4. Métodos da Interface IDateCtl.

Nota 1. O que é T9?

T9, ou Texto em 9 teclas ou ainda no original Text on 9 keys, é uma API de predição de texto para dispositivos com teclados restritos como os dos celulares. Ela é baseada em dicionários específicos de cada língua e prevê em uma seqüência de toques únicos por tecla qual o texto que está sendo digitado sem que o usuário de celular seja obrigado a digitar uma mesma tecla várias vezes para chegar a letra que deseja. As evoluções do T9 prevêem o aprendizado de novas palavras digitadas com freqüência pelo usuário como abreviações não previstas em dicionários ou até mesmo apelidos carinhosos dados à namorada. É uma funcionalidade muito importante quando falamos de usabilidade em dispositivos móveis e até pouco tempo era uma API restrita às funcionalidades do celular como SMS, mas aos poucos está sendo implementada e liberada nas mais diversas plataformas como BREW, JavaME e Symbiam.

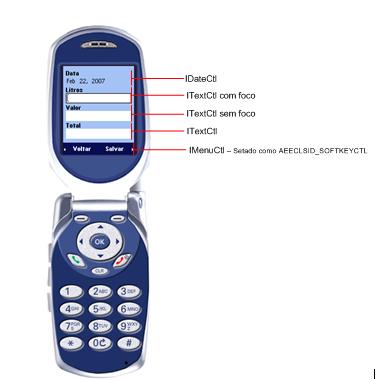

Componentes do framework BREW utilizados em nosso estudo de caso

Em nosso estudo de caso utilizamos três componentes para criação da tela de entrada de dados de abastecimento: um IDateCtl para entrada da data do abastecimento, três ITextCtl para entrada da quantidade de litros, o valor do abastecimento e da quilometragem do carro e, por fim, um IMenuCtl para criação do menu de Softkeys da tela. Para realizar a adição e configuração dos componentes na interface gráfica com o usuário, criamos cinco macros C (ver Nota 2) que facilitam o nosso trabalho e diminuem o código duplicado nas telas destino. Vejamos o arquivo Screen.h (Listagem 3) para conhecer essas macros.

Nota 2. Macros em C e C++

As macros são uma importante funcionalidade em C. Com ela podemos definir desde uma constante até um fragmento de código que deve ser substituído toda vez que o pré-processador encontrar a referência da macro. Quando compilamos um código em C a primeira tarefa do compilador é acionar o pré-processador para substituir as ocorrências das macros pelo seu conteúdo. Por exemplo:

Uma vez definida a macro SOMA(a,b)

#define SOMA(a,b) a+b

Quando a utilizarmos em qualquer parte do código como:

int somaInteiros(int x, int y){

         return SOMA(x,y);

}

int somaDecimais(float x, float y){

         return SOMA(x,y);

}

Após a passagem do pre-processador o código que é mandado para a compilação será:

int somaInteiros(int x, int y){

         return x+y;

}

int somaDecimais(float x, float y){

         return x+y;

}

Perceba que só foi substituída a ocorrência da macro pelo seu conteúdo. Isso nos permite criar um código extenso, por exemplo, que será utilizado muitas vezes no programa e sua chamada ser uma simples palavra. Nesse momento nos perguntamos por que utilizar macros e não uma função que faz o trabalho? Bem, existem diversos motivos para isso, um dos mais importantes é que como a macro é copiada para dentro do código que a chama (chamamos isso de código in-line, que também pode ser feito através de funções in-line) temos uma melhoria no desempenho, pois não precisamos fazer o empilhamento de uma chamada a outra função. A grande desvantagem disso é que uma utilização demasiada desse tipo de estratégia pode "dilatar" o código da aplicação aumentando muito o tamanho do executável final. Percebemos então que as macros devem ser utilizadas com critério.

Screen Header File

001 #ifndef SCREEN_H

002 #define SCREEN_H

003

004 /*--------------------------------------------------------------------------

005   Includes

006   -------------------------------------------------------------------------- */

007 #include "FuelManager.h"

008

009 #include "AEEMenu.h"

010 #include "AEEDate.h"

011 #include "AEEText.h"

012

013 /*--------------------------------------------------------------------------

014   Constantes

015   -------------------------------------------------------------------------- */

016 //Espaço entre os componentes da tela, em pixels

017 #define COMPONENT_GAP 4

018 //Largura dos controles de adição, em pixels

019 #define COMPONENT_WIDTH ownerApplet->m_DeviceInfo.cxScreen - 10

020 //Altura dos controles de edição, em pixels

021 #define COMPONENT_HEIGHT 28

022

023 /*--------------------------------------------------------------------------

024   Macros

025   -------------------------------------------------------------------------- */

026 //Macro que simplifica a criação dos componentes gráficos da plataforma brew.

027 #define  CREATE_SCREEN_CONTROL(type,cotrolPointer)                          \

028    ISHELL_CreateInstance(ownerApplet->a.m_pIShell,type,(void**)&(cotrolPointer))

029

030 //Macro que simplifica a configuração de um componente TextCtl

031 #define ADD_TEXT_FIELD(textField, rect, resource_file, resource_label)      \

032    SETAEERECT( &rect, 5, rect.y+COMPONENT_HEIGHT+COMPONENT_GAP,             \

033                COMPONENT_WIDTH, COMPONENT_HEIGHT );                         \

034    ITEXTCTL_SetProperties( textField, TP_FRAME | TP_FIXSETRECT);            \

035    ITEXTCTL_SetRect( textField, &rect );                                    \

036    ITEXTCTL_SetTitle( textField, resource_file, resource_label, NULL );

037

038 //Macro que simplifica a configuração de um componente DateCtl

039 #define ADD_DATE_FIELD(date_field, rect, resource_file, resource_label)     \

040    SETAEERECT( &rect, 5, 5, COMPONENT_WIDTH, COMPONENT_HEIGHT );            \

041    IDATECTL_SetRect( date_field, &rect );                                   \

042    IDATECTL_SetFont( date_field, AEE_FONT_NORMAL, AEE_FONT_BOLD);           \

043    IDATECTL_SetTitle( date_field, resource_file, resource_label, NULL );    \

044    JulianType date;                                                         \

045    GETJULIANDATE(GETTIMESECONDS(), &date);                                  \

046    IDATECTL_SetDate( date_field, date.wYear, date.wMonth, date.wDay);       \

047    IDATECTL_EnableCommand( date_field, TRUE, DATE_SELECT);

048

049 //Macro que simplifica a criação de softkeys

050 #define ADD_SOFTKEY_MENU(menu)                                              \

051    AEEMenuColors sftKeyColors;                                              \

052    sftKeyColors.cBack = MAKE_RGB(0x0a, 0x0d, 0x52);                         \

053    sftKeyColors.cText = MAKE_RGB(0xFF,0xFF,0xFF);                           \

054    sftKeyColors.wMask = MC_BACK | MC_TEXT;                                  \

055    IMENUCTL_SetColors( menu, &sftKeyColors);                                \

056    IMENUCTL_SetActive( menu, FALSE);

057

058 #define ADD_SOFTKEY_ITEM(softKeyMenu, resource_file, item_id)               \

059    IMENUCTL_AddItem(   softKeyMenu, resource_file, item_id, item_id, NULL, item_id );

060

061 /**

062  * Classe base para todas as telas da aplicação. Deve ser estendida tanto pelas

063  * telas que se utilizam das APIs de baixo nível como as que se utilizam das APIs

064  * das de alto nível.

065  */

066 class Screen{

067

068 protected:

069     /** Applet que criou a tela. */

070     FuelManager  *ownerApplet;

071

072     /**

073     * Método virtual puro que deve ser implementado por toda interface que

074     * necessite de controle de foco.

075     * @param eCode Código do evento gerado.

076     * @param wParam Dado do evento

077     * @param dwParam Dado do evento

078     */

079     virtual boolean componentsFocusControl(AEEEvent eCode, uint16 wParam,uint32 dwParam)=0;

080 public:

081

082     /**

083     * Método virtual puro que deve ser sempre implementado pela tela concreta.

084     * É chamado tanto pelos eventos de re-pintura do Applet como pelo próprio

085     * desenvolvedor quando é necessário repintar a tela.

086     */

087     virtual void draw() = 0;

088

089     /**

090     * Método virtual puro que deve ser sempre implementado pela tela concreta.

091     * É um by pass do método AEEApplet_HandleEvent();

092     * @param eCode Código do evento gerado.

093     * @param wParam Dado do evento

094     * @param dwParam Dado do evento

095     */

096     virtual boolean handle_Event(AEEEvent eCode, uint16 wParam,uint32 dwParam)=0;

097

098     void sendEvent(AEEEvent event, uint16 wParam, uint32 dwParam){

099          ISHELL_PostEvent(this->ownerApplet->a.m_pIShell,

100                           this->ownerApplet->a.clsID,

101                           event,wParam,dwParam);

102     }

103

104     /**

105     * Método virtual que deve ser sobrescrito quando a tela precisar de um destrutor.

106     */

107     virtual ~Screen(void){};

108 };

109

110 #endif

111

Listagem 1. Código Fonte da classe abstrata Screen.

As macros utilizadas foram:

1.      CREATE_SCREEN_CONTROL: utilizada para criar um componente de interface gráfica com o usuário. Encapsula o uso da função ISHELL_CreateInstance (Listagem 1 linha 027).

2.      ADD_TEXT_FIELD: utilizada para configurar na tela um componente do tipo ITextCtl (Listagem 1 linha 031).

3.      ADD_DATE_FIELD: utilizada para configurar na tela um componente do tipo IDateCtl (Listagem 1 linha 039).

4.      ADD_SOFT_KEY_MENU: utilizada para configurar o menu de Softkeys na tela (Listagem 1 linha 050).

5.      ADD_SOFT_KEY_ITEM: adiciona um item (Softkey) ao menu previamente configurado (Listagem 1 linha 038).

Após a criação das macros (Listagem 1), o código de montagem das telas fica limpo e simples de entender (método Draw da classe AddViewRefuellingScreen Listagem 2).

A implementação da classe AddViewRefuellingScreen (Listagem 2) é bem semelhante à da classe MainMenuScreen (Vista na edição anterior da Web Mobile), porém dois métodos de AddViewRefuellingScreen merecem ser comentados, o draw() (linha 129, do arquivo cpp, Listagem 2) e o construtor (linha 004 do arquivo cpp Listagem 2). Em ambos os métodos utilizamos as macros explicadas na classe Screen (Listagem 1) para facilitar a criação dos componentes e com isso economizamos bastante escrita de código. Também é interessante notar que, por causa das macros, não precisamos definir as posições dos controles (coordenadas x,y da tela) e com isso o código ficou muito mais  limpo que o mesmo método da classe MainMenu.

AddViewRefuellingScreen Header File

001 #ifndef ADD_VIEW_REFUEL_H

002 #define ADD_VIEW_REFUEL_H

003

004 /*------------------------------------------------------------------

005   Includes

006   ------------------------------------------------------------------*/

007 #include "Screen.h"

008

009

010 /**

011  * Tela de cadastro do abastecimento, utilizada tanto na edição

012  * quanto visualização do registro.

013  */

014 class AddViewRefuelScreen : public Screen {

015 private:

016     /** Controle do campo de Data do abastecimento. */

017     IDateCtl   *pDate;

018

019     /** Controle do campo de litros do abastecimento. */

020     ITextCtl   *pTextLitros;

021

022     /** Controle do campo de valor do abastecimento. */

023     ITextCtl   *pTextValor;

024

025     /** Controle do campo de quilometragem do abastecimento. */

026     ITextCtl   *pTextOdometroTotal;

027

028     /** Softkeys. */

029     IMenuCtl       *m_pMenu;

030

031 protected:

032     /**

033     * Implementação do método virtual da classe Screen.

034     * Ver documentação do método em Screen.h

035     */

036     boolean componentsFocusControl(AEEEvent eCode, uint16 wParam,uint32 dwParam);

037

038 public:

039     /** Implementação do método virtual da classe Screen. */

040     AddViewRefuelScreen(FuelManager *fuelManager);

041

042     /**

043     * Implementação do método virtual da classe Screen.

044     * Ver documentação do método em Screen.h

045     */

046     void draw(void);

047

048     /**

049     * Implementação do método virtual da classe Screen.

050     * Ver documentação do método em Screen.h

051     */

052     boolean  handle_Event(AEEEvent eCode, uint16 wParam,uint32 dwParam);

053

054

055     /** Detrutor da classe. */

056     ~AddViewRefuelScreen(void);

057

058 };

059

060 #endif

061

AddViewRefuellingScreen CPP

001

002 #include "AddViewRefuelScreen.h"

003 /* Ver arquivo de header para ler a documentação do método. ---------------- */

004 AddViewRefuelScreen::AddViewRefuelScreen(FuelManager *fuelManager) {

005     this->ownerApplet = fuelManager;

006     //Criação dos componentes de tela

007     CREATE_SCREEN_CONTROL( AEECLSID_DATECTL, this->pDate);

008     CREATE_SCREEN_CONTROL( AEECLSID_TEXTCTL, this->pTextLitros );

009     CREATE_SCREEN_CONTROL( AEECLSID_TEXTCTL, this->pTextValor );

010     CREATE_SCREEN_CONTROL( AEECLSID_TEXTCTL, this->pTextOdometroTotal );

011     CREATE_SCREEN_CONTROL( AEECLSID_SOFTKEYCTL, this->m_pMenu );

012     //Adicionando o menu de softkeys

013     ADD_SOFTKEY_MENU( this->m_pMenu);

014     //Adicionando os item de menu

015     ADD_SOFTKEY_ITEM(this->m_pMenu, FUELMANAGER_RES_FILE, BUTTON_BACK);

016     ADD_SOFTKEY_ITEM(this->m_pMenu, FUELMANAGER_RES_FILE, BUTTON_SAVE);

017     //Configurando as cores da tela

018     IDISPLAY_SetColor( ownerApplet->a.m_pIDisplay,

019           CLR_USER_TEXT, MAKE_RGB(0x00,0x00,0x00) );

020     IDISPLAY_SetColor( ownerApplet->a.m_pIDisplay,

021           CLR_USER_BACKGROUND, MAKE_RGB(0xA8, 0xC4, 0xF5) );

022     IDISPLAY_SetColor( ownerApplet->a.m_pIDisplay,

023           CLR_USER_FRAME, MAKE_RGB(0x00,0xFF,0x00));

024

025     this->draw();

026 }

027

028

029     … Código omitido por questão de clareza.

128 /* Ver arquivo de header para ler a documentação do método. ---------------- */

129 void AddViewRefuelScreen::draw(void)

130 {

131     //Buffer usado para carregar as strings do arquivo de recursos

132     AECHAR resBuffer[100];

133

134     //Retângulo utilizado para definer as dimensões dos compoenentes gráficos

135     AEERect rect = {0};

136

137     //Configuração do campo de Data

138     ADD_DATE_FIELD(this->pDate, rect, FUELMANAGER_RES_FILE, ADD_SCREEN_LABEL_DATE)

139

140     //Configuração do campo de Litres

141     ADD_TEXT_FIELD(this->pTextLitros, rect, FUELMANAGER_RES_FILE, ADD_SCREEN_LABEL_LITRES)

142

143     //Configuração do campo de Value

144     ADD_TEXT_FIELD(this->pTextValor, rect, FUELMANAGER_RES_FILE, ADD_SCREEN_LABEL_VALUE)

145

146     //Configuração do campo de Quilometragem

147     ADD_TEXT_FIELD(this->pTextOdometroTotal, rect,

148                       FUELMANAGER_RES_FILE,ADD_SCREEN_LABEL_TOTAL_ODOMETER)

149

150

151     //Coloca o foco no componente de data

152     IDATECTL_SetActive( this->pDate, TRUE );

153

154     //Limpa a tela e aplica as cores previamente configuradas

155     IDISPLAY_ClearScreen( ownerApplet->a.m_pIDisplay );

156

157     //Atualiza os compoenentes no display

158     IDATECTL_Redraw( this->pDate );

159     ITEXTCTL_Redraw( this->pTextLitros);

160     ITEXTCTL_Redraw( this->pTextValor);

161     ITEXTCTL_Redraw( this->pTextOdometroTotal);

162     IMENUCTL_Redraw( this->m_pMenu);

163     IDISPLAY_Update( ownerApplet->a.m_pIDisplay);

164 }

165

166     … Código omitido por questão de clareza.

Listagem 2. Código fonte da classe AddViewRefuelScreen.

O resultado obtido com o método Draw da classe AddUpdateRefuellingScree pode ser visto na Figura 1.

Figura 1. Tela de cadastro de abastecimento.

O futuro do desenvolvimento de interfaces gráficas em BREW

A Qualcomm há muito tempo percebeu como é trabalhoso criar boas interfaces gráficas em BREW e lançou um framework muito mais completo, fácil de utilizar e customizável, chamado uiOne. É nesse ponto que fazemos a pergunta: por que aprender a utilizar a velha forma de trabalho com GUI em BREW se temos um jeito melhor de fazer agora? Pelo simples fato de que ainda demorará para que a indústria de handsets absorva a nova tecnologia e produza maciçamente dispositivos que a suportem. Enquanto isso, temos que continuar utilizando a “velha forma de fazer”.

O foco desse novo desenvolvimento é utilizar uma linguagem de marcação chamada TrigML, derivada de XML para descrição das interfaces que compõem a aplicação. Com isso, o desenvolvedor só precisa definir a tela através dessa linguagem de marcação e carregar esse documento na aplicação para que um engine da própria plataforma renderize o documento carregado.

Mais informações podem ser encontradas no site da Qualcomm em http://brew.qualcomm.com/bnry_brew/pdf/white_papers/uione_personalization_mobiledata.pdf. Exemplo de interfaces que podem ser desenvolvidas com o framework uiOne podem ser vistas na Figura 2.

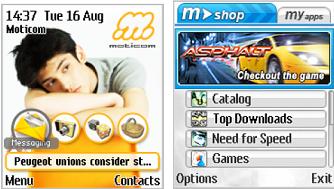

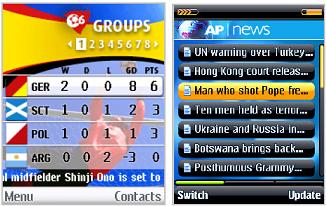

Figura 2. Exemplos de interfaces desenvolvidas com o framework uiOne.

Conclusões

Trabalhar com interface gráfica em BREW na maior parte do tempo é fácil, porém trabalhoso. Mesmo quando usamos os componentes disponibilizados pela plataforma ainda somos responsáveis pela maioria do controle das telas. A comunidade BREW tem aguardado com muito anseio a popularização do novo Framework de interface gráfica com o usuário, chamado uiOne. Com ele, o desenvolvimento de telas será feito escrevendo um simples documento XML e carregando-o pela aplicação. Enquanto o uiOne não é popularizado, continuamos a utilizar o framework básico da plataforma.

Boa sorte aos desenvolvedores e bons trabalhos.

Referências

Desenvolvendo em Brew – Uma introdução: Revista Web Mobile edição 10, Antonio Luiz Cavalcanti. O primeiro artigo da série.

Software Development for the QUALCOMM BREW Platform: Ray Rischpater, ISBN: 159059116x

 Um bom livro para estudo introdutório sobre a plataforma BREW.

Wireless Game Development in C/C++ with BREW: Ralph Barbagalho, ISBN: 1556229054

Muito bom livro sobre desenvolvimento de Games em BREW. A segunda fonte é melhor como introdução, porém esse aborda algumas técnicas mais avançadas principalmente de utilização de interface gráfica de baixo nível.

http://brew.qualcomm.com/bnry_brew/pdf/white_papers/uione_personalization_mobiledata.pdf

Artigo da Qualcomm apresentando o uiOne.

http://www.developer.com/ws/brew/

Excelentes artigos sobre Brew. Desde nível mais iniciante até técnicas refinadas de controle do Watch Dog.

http://brew.qualcomm.com/brew/pt/developer/resources/dev_resources.html

Site oficial da Qualcomm com diversos tutoriais.

http://www.palowireless.com/brew/tutorials.asp

Endereço com bons tutoriais sobre a tecnologia, incluindo grandes fabricantes como Nokia e Motorola.

http://brewforums.qualcomm.com/

O fórum oficial Qualcomm sobre BREW. Primeiro lugar onde procuro respostas para minhas dúvidas. Só é preciso ser seletivo, pois alguns dos participantes postam dicas erradas.

Antonio Luiz de O. Cavalcanti Jr. (alocj@cin.ufpe.br) Trabalha com desenvolvimento de software para dispositivos móveis e software embarcado há 4 anos. É atualmente Arquiteto de Software para aplicações móveis do CIN/UFPE (Centro de Informática da Universidade Federal de Pernambuco) em projetos de P&D para a Samsung. Detém as certificações oficiais Sun SCJA & SCJP. É pesquisador na área de complexidade algorítmica e processamento de sinais tendo algumas publicações sobre os temas.

João Alberto da Silva Amaral (jasa@cin.ufpe.br) Engenheiro de Software para aplicações móveis do CIN/UFPE (Centro de Informática da Universidade Federal de Pernambuco) em projetos de P&D para a Samsung.  Bacharel em Ciência da Computação pela Universidade Federal de Pernambuco.
