Particularmente as ferramentas CASE são obrigatórias dentro do contexto da engenharia de software uma vez que, os processos de desenvolvimento correm cada vez mais contra o tempo para cumprir prazos de entrega de software. Saber utilizar bem uma ferramenta acaba tornando-se um diferencial competitivo no mercado entre os profissionais. Porém não se pode esquecer que as ferramentas CASE não fazem milagres, ou seja, é fundamental ter conhecimentos teóricos para saber utilizá-las adequadamente.

Neste artigo será mostrado como gerar toda a estrutura do banco de dados a partir da modelagem feita no ERwin.

É interessante que, muitas pessoas primeiramente geram o script no ERwin e depois copiam e colam o script em um editor do gerenciador de banco de dados. Neste artigo será mostrado como fazer isso automaticamente, integrando o ERwin diretamente com o banco de dados físico.

Requisitos para esta atividade.

ERwin + noção básica da ferramenta.

SGBD Firebird 1.5.4 ou superior

Firebird_ODBC_2.0.0-Win32

Ibexpert

1º Passo: Criando um novo modelo no ERwin

Ao iniciar a ferramenta ERwin, tem-se três opções de modelo, escolha a opção Logical/Physical.

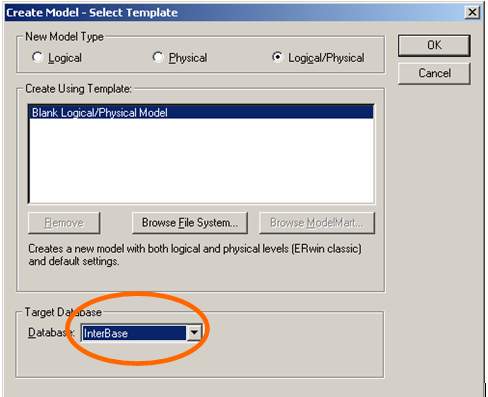

figura1
Figura 01 Criando o modelo e o destino do banco de dados.

Como o ERwin não tem por default o Firebird, você pode selecionar como destino o próprio Interbase.

Criando um modelo Lógico

Nesta etapa será criada uma modelagem de banco de dados bem simples para que posteriormente possa ser gerada a estrutura (tabelas) dentro do banco de dados. Para isso será utilizado como exemplo um breve estudo de caso.

Estudo de Caso

Maria trabalha como secretária em uma clínica odontológica e ela gostaria de cadastrar os pacientes em um sistema informatizado para não ter que ficar preenchendo fichas manualmente. Ela precisa cadastrar os pacientes e as consultas para os pacientes.

A modelagem para este caso ficará conforme mostrado abaixo.

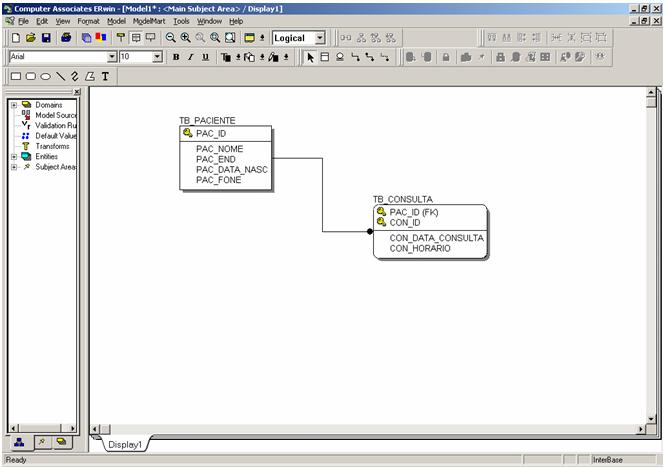

figura2
Figura 02 Modelo lógico para o estudo de caso.

Caso você já tenha um modelo pronto, poderá utilizá-lo sem problemas.

2º Passo: Modelo Físico

Uma vez concluído o modelo lógico, automaticamente o modelo físico é gerado. Para alternar para o modelo físico, clique no Menu Model > Physical Model. Observe que para cada atributo é mostrado o seu tipo. Salve o modelo no diretório desejado e vamos para o terceiro passo.

3º Passo: Criando o banco de dados através do Ibexpert

Nesta etapa iremos apenas criar o banco de dados (arquivo .fdb) e não as tabelas pois as mesmas já foram construídas no 2º passo através da modelagem. Primeiramente é necessário que você já tenha instalado o SGBD Firebird e a ferramenta Ibexpert

Ao abrir o Ibexpert, clique no Menu Database > Create Database...

Em Server, escolha Local. Depois digite o caminho do banco de dados que você quiser, dê um nome qualquer e não se esqueça de colocar a extensão .fdb após o nome.

No username digite: SYSDBA

Password: masterkey

Clique em OK.

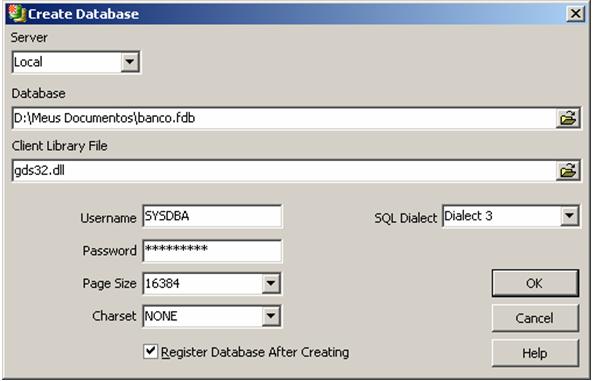

figura3
Figura 03 Criando o banco de dados.

Na próxima tela, na opção Server Version escolha Firebird 1.5 ou a que estiver usando. Depois clique em register. Pronto, o arquivo .fdb esta criado.

Feche o Ibexpert e vamos para o próximo passo.

4º Passo: Instalando o Driver ODBC

Para que a ferramenta ERwin possa se conectar com o SGBD Firebird, é necessário estabelecer uma ponte entre as duas partes. Isso é feito através do Driver ODBC para Firebird. Baixe o driver através deste link:

ou no próprio site

Após a instalação vá para o Painel de Controle > Ferramentas Administrativas > Fontes de Dados ODBC.

Na aba Fonte de dados de usuário, clique em adicionar...

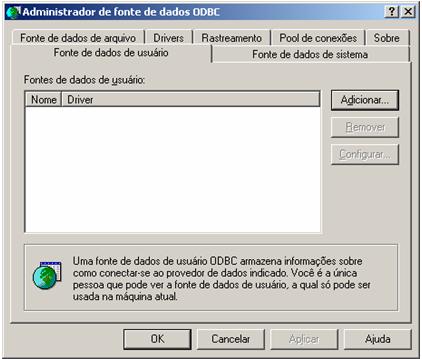

figura4
Figura 04 Criando uma fonte de dados.

Selecione o driver que você instalou (Firebird/Interbase(r) driver), conforme na foto abaixo. Depois clique em concluir.

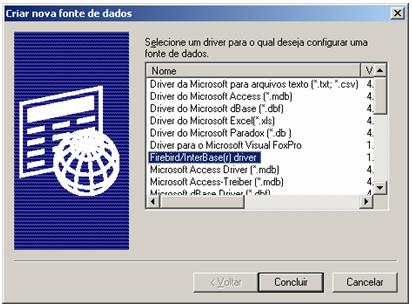

figura5
Figura 05 Selecionando driver

Será mostrada a tela abaixo.

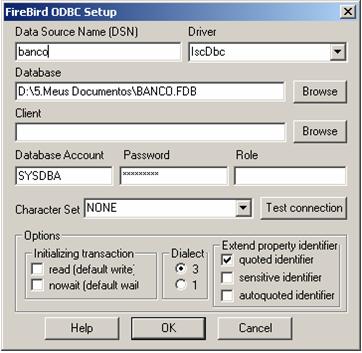

figura6
Figura 06 Configurando o caminho e dados de acesso.

Em Data Source Name, coloque o nome que você quiser.

Database: informe o caminho do banco.

Database account: SYSDBA

Password: masterkey

Para testar a conexão, clique em Test Connection. Após o teste correto clique em ok.

O resultado será mostrado conforme na tela baixo. Clique em ok e vamos para o próximo passo.

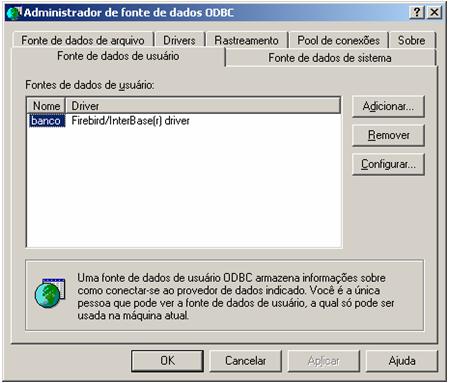

Figura7
Figura 07 Resultado

5º Passo: Gerar a estrutura da modelagem no banco de dados.

Abra a modelagem que você fez no ERwin, altere para o modo físico. Vá para Menu Tools > Forwad Engineer/Schema Generation...

Será apresentada a seguinte tela:

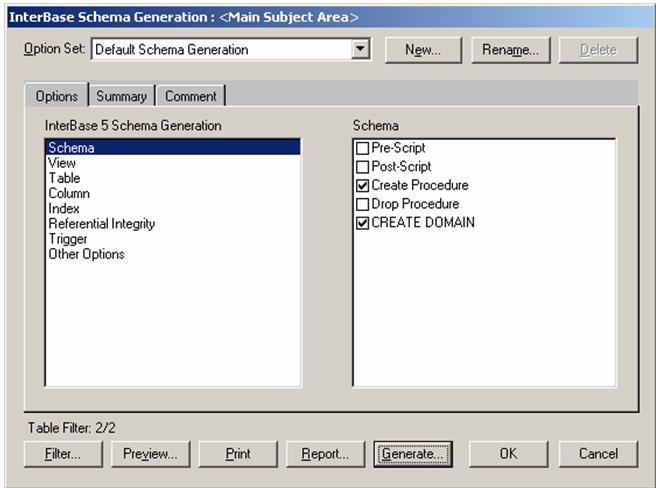

Figura08
Figura 08 Tela de geração de script.

Clique no botão Generate para mostrar a tela abaixo. Nesta tela você realizará a conexão com o banco de dados (aquele arquivo .fdb que você criou no 3º passo). Em Database selecione o nome que você criou no 4º passo.

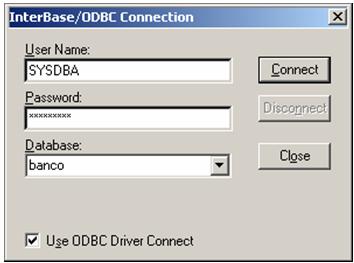

figura9
Figura 09 Conexão com o banco de dados.

Clique em Connect e surgirá uma nova tela, clique na aba Fonte de dados de máquina, selecione o banco e dê ok.

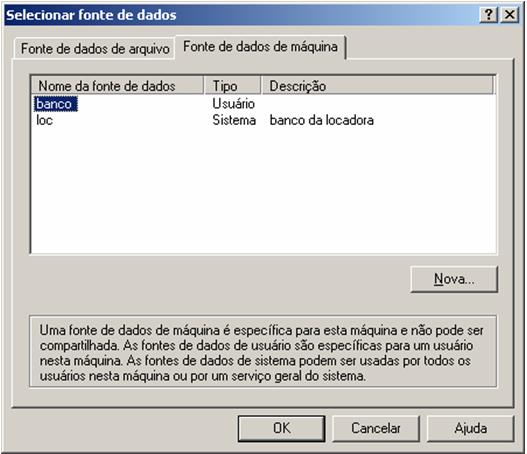

figura10
Figura 10 Selecionando a fonte de dados.

Pronto, automaticamente o ERwin irá gerar todas as tabelas, relacionamentos e etc diretamente no banco de dados

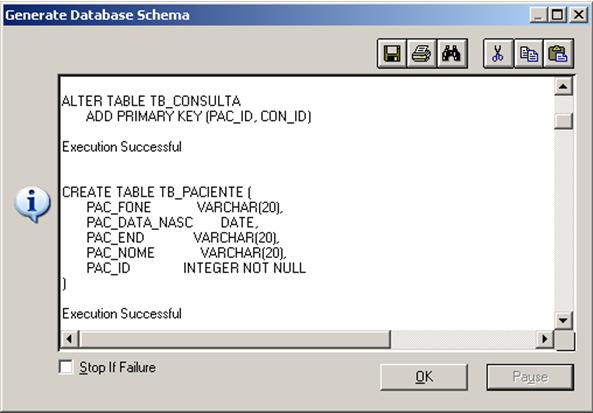

figura11
Figura 11 Gerando todos os scripts no banco de dados.

Agora basta abrir o Ibexpert, abrir o banco e verificar.

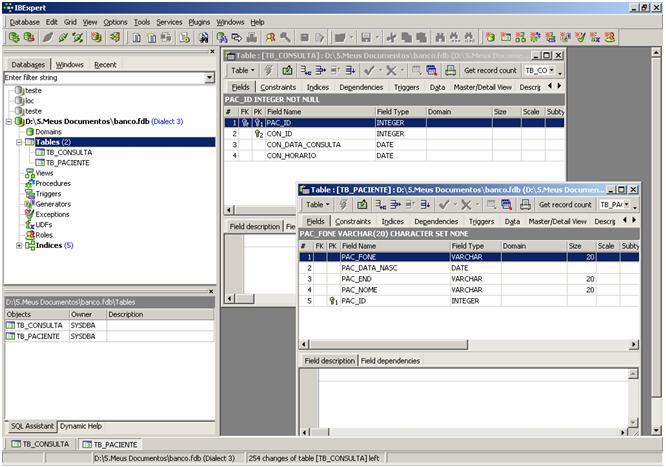

figura12

Conclusão

Percebe-se que, através da integração de ferramentas o ganho em produtividade é satisfatório tornando assim determinados processos mais rápidos e fáceis. Além disso os mesmos procedimentos deste artigo poderão ser feito com outros bancos como Oracle, SQL-Server e etc. Basta utilizar os drivers ODBC correto para o SGBD desejado.

Não deixe de incluir seu comentário ou dúvida.

Um abraço a todos e até a próxima.
