Modelando e exportando um banco de dados MYSQL a partir do
DBDesigner - Parte 01

Por Daniel Gaspar Gonçalves de Souza e Ricardo Esteves Kneipp

1. Introdução

O DBDesigner é uma ferramenta CASE para modelagem de banco de dados, enquanto o WampServer é um framework composto pelo Apache, PHP, MySQL e o phpMyAdmin. O objetivo deste artigo é apresentar os passos para a modelagem de um banco de dados utilizando o DBDesigner e a exportá-lo para o SGBD Mysql através do   WampServer.

2. Criando um modelo de banco de dados no DBDesigner

Inicialmente vamos abrir o DBDesigner. Ao abrir o programa surgirá uma tela com dicas iniciais. Caso opte por não exibir estas dicas novamente, marque a caixa "Do not show tips at startup" antes de fechar a janelinha.

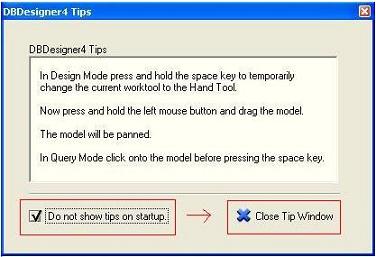

Figura 1. Tela inicial do DBDesigner4

A figura abaixo apresenta as ferramentas para a modelagem do banco de dados.


Figura 2. Barra de ferramentas do DBDesigner4

2.1 - Criando tabelas e definindo os seus atributos

Para criar uma nova tabela, clique no botão New Table da barra de ferramentas (ou tecle CTRL+T) e a seguir clique na área de trabalho (área em branco do DBDesigner), para alocar esta tabela.


Figura 3. Botão New Table

Ao clicar sobre o objeto New Table será inserido na área de trabalho do DBDesigner o objeto Table 1.


Figura 4. Objeto Table_01.

Para que possamos atribuir um nome a tabela, assim como a definição dos atributos (campos), desta tabela, clique duas vezes sobre o objeto Table_01. A seguir será aberto o objeto Table Editor, no qual será definido o nome da tabela, no campo Table Name, e posteriormente, os atributos, a partir da coluna Column Name, na qual será digitado os nomes dos campos (atributos) e seus respectivos  tipos de dados.

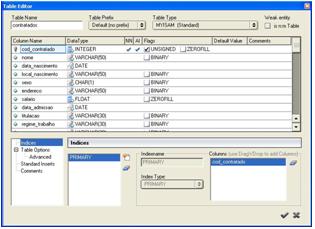

Figura 5. Table Editor

Não iremos entrar em detalhes sobre os tipo de dados a serem definidos na coluna DataType, porém ressalta-se o uso dos seguintes tipos: Integer para valores inteiros, Float para reais, Varchar e Char para strings de caracteres (sendo informado o tamanho delas entre os parênteses) e Date para data.

A seguir, repete-se os passos da criação de tabela, para as demais entidades definidas no modelo conceitual.  Abaixo apresentam-se algumas tabelas oriundas de um modelo conceitual hipotético.

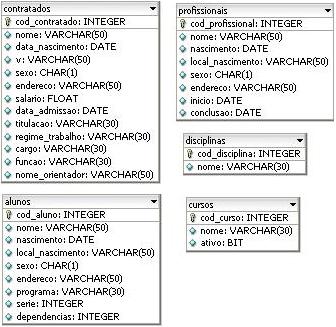

Figura 6. Exemplo de cinco tabelas criadas no DBDesigner4

2.2 – Estabelecendo os relacionamentos entre as tabelas.

Agora iremos estabelecer os relacionamentos existentes em nosso modelo. Neste modelo serão retratadas as cardinalidades: 1:1, 1:N e N:N. Abaixo do botão New Table, existem três objetos que serão utilizados para estabelecerem estes relacionamentos.


Figura 7. Objetos para estabelecerem o relacionamento entre tabelas.

Para criar os relacionamentos, clique no botão correspondente a sua cardinalidade.  A seguir clique em uma das tabelas, seguido de um clique na outra tabela, a qual será estabelecido o relacionamento. No caso de um relacionamento 1:N, primeiro deve-se clicar na tabela “pai”, lado 1 da relação, e a seguir um clique na tabela “filho”, lado N da relação.

Ao estabelecermos um relacionamento N:N, o DBDesigner, se encarrega de criar uma nova tabela resultante deste relacionamento, seguindo a proposta de CODD (1980) que diante de todo relacionamento N:N, cria-se uma nova entidade que herdará os atributos chave primária oriundas do relacionamento estabelecido entre as tabelas.

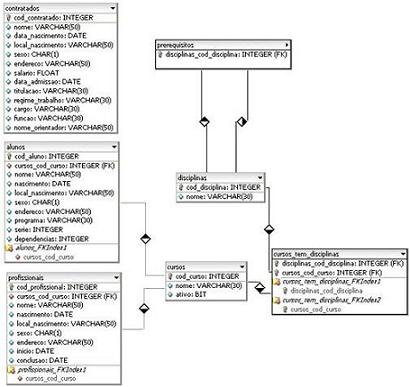

Figura 8. Modelo lógico gerado no  DBDesigner4

Ao terminar de modelar o seu projeto de banco de dados, salve-o como a extensão XML.
