BPM
Modelagem de Processos de Negócio com Uso do NetBeans
Apresentação de um modelo prático
De que se trata o artigo:
O artigo apresenta uma abordagem prática da utilização da IDE NetBeans para a modelagem de processos de negócio utilizando o BPEL.
Para que serve:
Orientar os desenvolvedores, através da conceituação de termos e da apresentação de um exemplo prático, de como utilizar a IDE na modelagem de processos de negócio.
Em que situação o tema é útil:
O tema tem aplicação na prática para desenvolvedores que iniciam os estudos de BPM e que podem utilizar uma IDE acessível no mercado para a modelagem e execução dos processos de negócio.
No artigo da edição anterior da Engenharia de Software Magazine, foi discutido a respeito da modelagem de processos de negócio com a utilização da notação Business Process Modeling Notation (BPMn) [BPMN, 2006] e a orquestração em linguagens executáveis como Business Process Execution Language (BPEL) [JURI, 2006] e Web Services for Business Process Design (XLANG) [WfMC, 2005]. Além da introdução a conceitos de BPM, foi descrito também o estado da arte da abordagem de modelagem de processos de negócio, os estudos do Gartner Group [NATI, 2006] com relação às expectativas e as “apostas” dos principais players do mercado com relação a essa abordagem.
Nesse artigo, será apresentado um paradigma prático dos conceitos apresentados anteriormente e utilizada uma IDE amplamente difundida no mercado, de fácil acesso a todos os desenvolvedores e empresas de pequeno e médio porte para que iniciem seus estudos a respeito de BPM.
O NetBeans, desde sua versão 5.5, passou a incorporar ferramentas necessárias para escrever, testar e depurar aplicativos de arquitetura orientada a serviços (SOA), dinamizando o desenvolvimento e aprimorando a produtividade dos principais aspectos dos aplicativos com a finalidade de SOA. Nesse artigo será utilizado o NetBeans 6.1 com o objetivo de se apresentar, de forma introdutória, os recursos disponíveis nesta versão para a criação de projetos com foco em modelagem de processos de negócio.
O artigo irá explicar o processo de registro de reserva de viagem que vem como exemplo na própria versão 6.1 [MAY, 2008] e que foi utilizado como exemplo de aplicação prática dos conceitos do artigo de BMP do artigo da edição anterior da revista. Dessa forma, o leitor poderá entender alguns dos principais elementos envolvidos no diagrama do processo e verificar como é possível manipular seus elementos com a IDE.
Vocabulário dos Principais Elemtnos Utilizados no Projeto

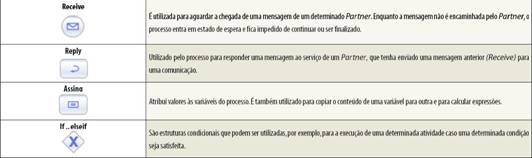

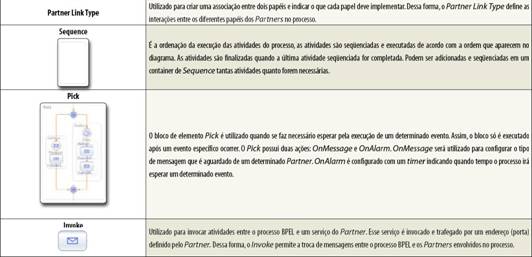

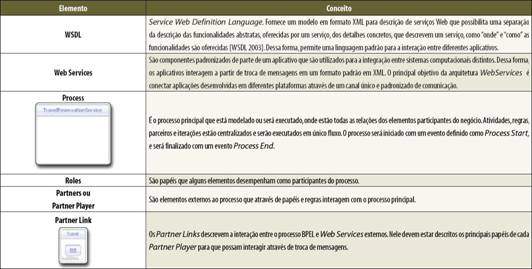

É importante, inicialmente, esclarecer alguns elementos e seus conceitos que estão direta ou indiretamente relacionados ao projeto a ser apresentado. Esses elementos estão disponíveis no NetBeans e são eles que tratam todo o fluxo da modelagem do processo de negócios do registro de reserva de viagem. A Tabela 1 apresenta de forma sucinta esses elementos e seus conceitos.
...
